移動用アンプ&スピーカの製作

このごろ音楽などの再生はほとんどMP3データをメモリプレーヤで行うことが主になった。
そこで、気軽に持ち運べるアンプつきスピーカを製作した。

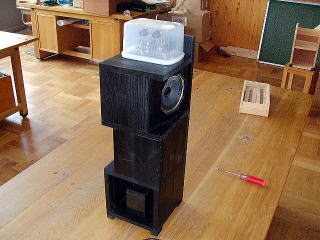

一番下にバッテリー、その上に2階建てでスピーカボックス。一番上にアンプを配置した。


アンプの部分は、100円ショップで買った容器をひっくり返しにして取り付け、使わないときはカバーになるようにした。

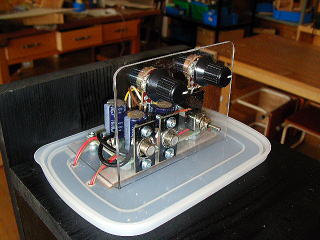

アンプは秋月電子のキットで1000円。スイッチやボリューム、入力端子はペット材に配置した。


以下、製作の様子。

八角形のスピーカは6Ωのビクター製、スペックはわからないので、単純な密閉型のボックスにした。

1年生のあまり材を利用し、スピーカの面は少し傾けて、飛び出た部分をのこぎり&かんなで仕上げて、後ろの板を付けた。

アンプは4.7wなので、かなりの大音量でならすことができる。バッテリーも12Vでそこそこ持ちそうなので手軽に持ち運べるのもよさそう。ただ、かなり発振しやすく、ノイズものりやすいので配線を見直そうと思っている。
