本来なら、文書置き場においてもいいんだけれど、この頃あちらを更新していないのと
新ココナッツに関わることなので、こちらに。

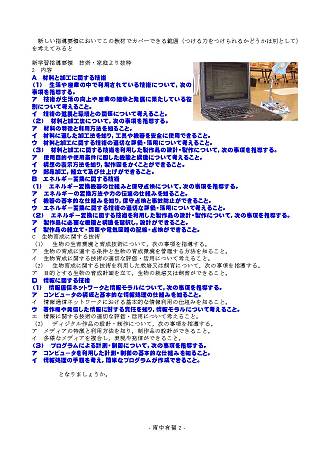

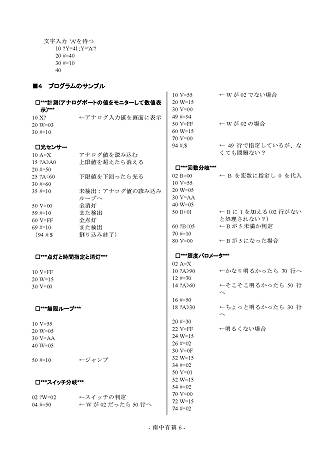

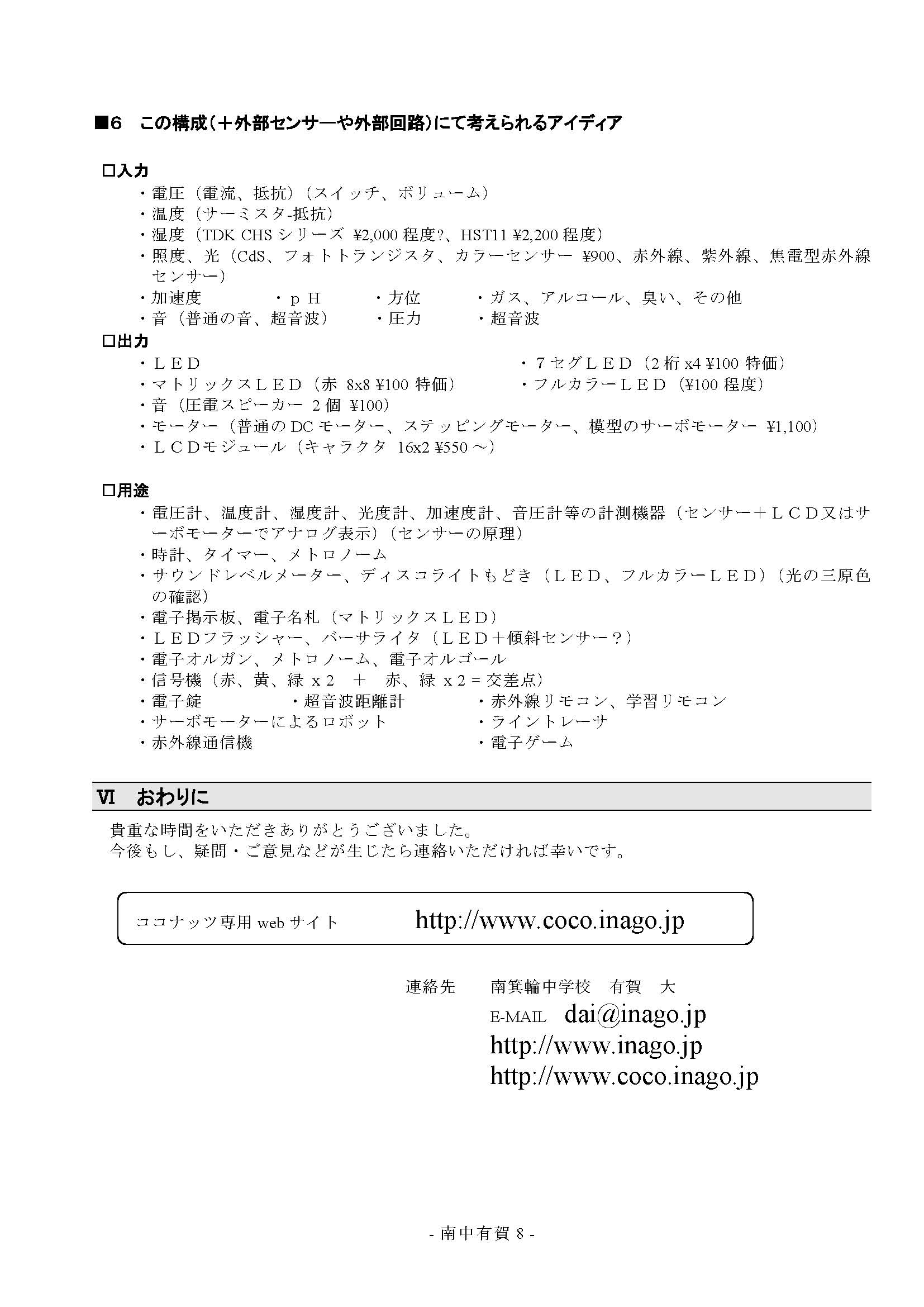

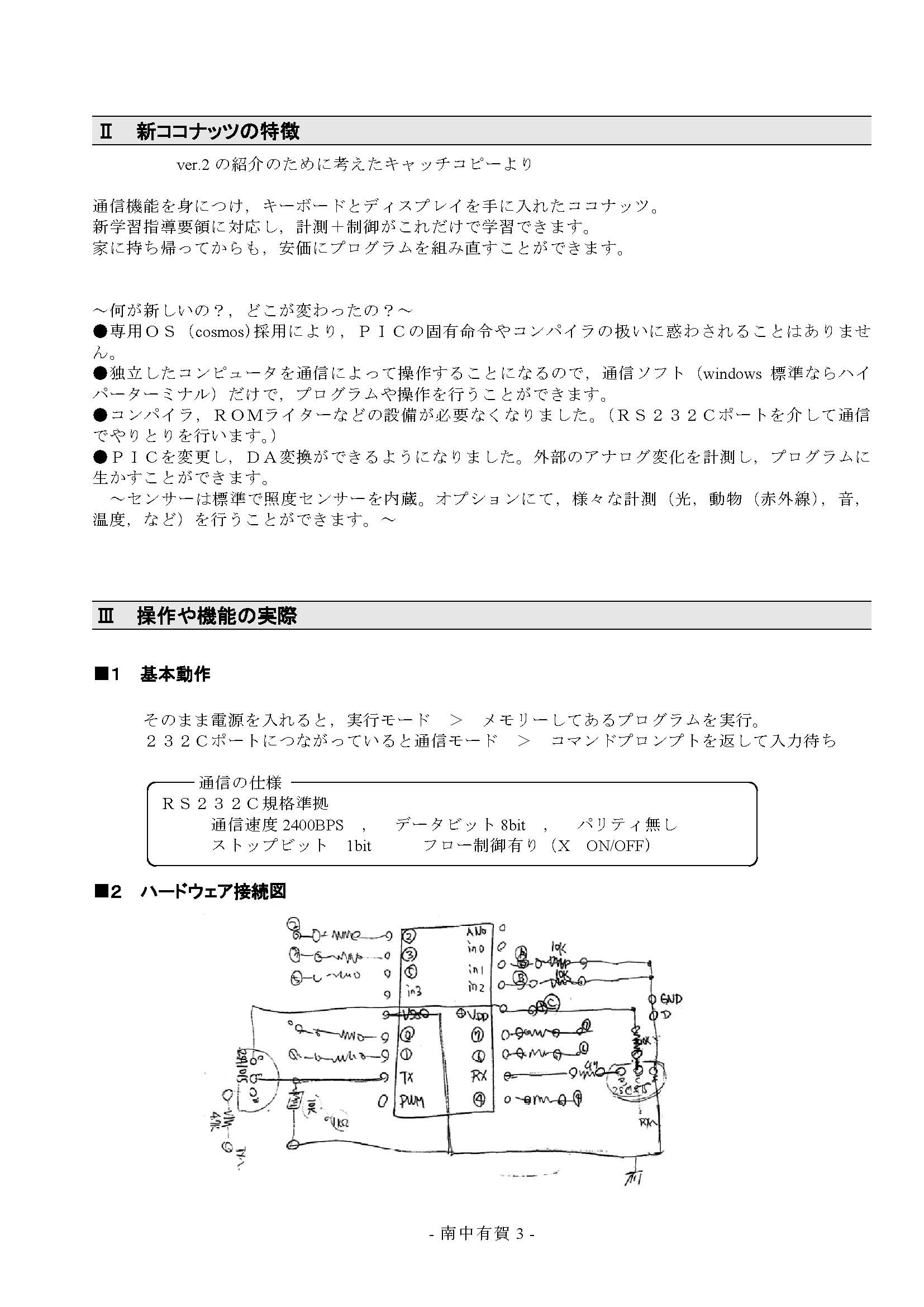

先週、湖北教育会に呼ばれて新しいココナッツのデモを行った際に配布した文書。

↓下をクリックすると大きくなります。（８ページ）　ＰＤＦ版はこちら

も一つ、懸案となっていた新ココナッツの基盤設計。
p-ban.comで作ることも考えていたが、そこへ入稿するには専用のＣＡＤ(フリーで配布)を使うことになるんだけれど、これがなんとも高機能すぎて使いこなせない。
そこで、毎度の花子で作成してみた。
↓こちらもクリックすると大きくなります。

まずは、部品の配置をＩＣピッチの方眼に考えてから必要な箇所へ線をつないでみる。


「

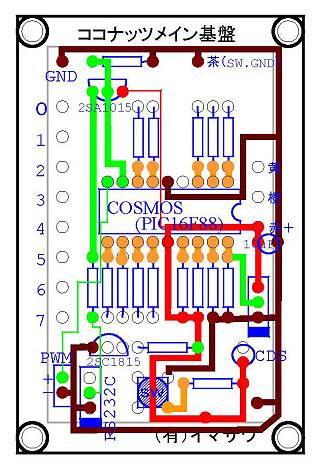

それを清書したものがこれ。実際にはレイヤーを分けて作ってみた。
今回は、無理すれば一層になるけれど、2層にした方がランドはがれもおきにくそうなのでそうしてみた。



左が一層目、右が2層目。色分けしてあるのはラインがわかりやすくするためで実際には全部銅箔となる。
一層目にもピン間を抜ける細いランドができてしまったが、上にレジストをかけるので問題ないかなと言うことになった。
プロトタイプの設計に加え、デジタル入力ポートにタクトスイッチをつなげて途中での入力を追加した。
また、基盤いっぱいを使って抵抗も直立でなく、寝かせて配置することにした。
ＬＥＤ基盤とつなげる出力ポートは間隔を今までの倍にして、ブリッジしないようにした。（実は、自分だけなら以前のピッチの方が気に入っているんだけれど）

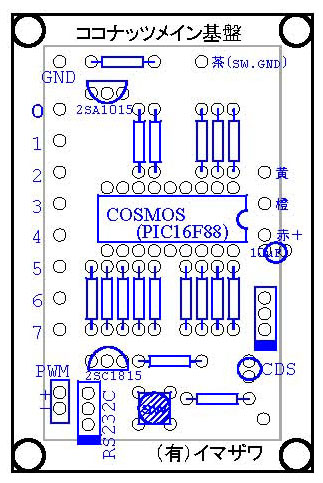

これは、シルク印刷面。実際には抵抗の指示も入れることになる。

とりあえず、来週にでも地元の基盤屋（友達がつとめている）に見積もりをしてもらおうと思っている。
