新しいココナッツの試作基盤を使ってのプロトタイプ作成2日目。
今日は、午後からイマザワさん（社長＆営業部長）にも来ていただき、違うバリエーションやセンサー基盤を製作した。

バリエーション違いは、イマザワさんにお任せして自分はセンサー基盤を製作してみた。

今回のものも試作のためにシルク印刷やレジスト処理はしていない。
まずは、部品を確かめながらハンダ付けしてみた。

しかし、残念ながらきちんと動作しない。
もう一度配線を確かめてみると、なんとPICのＶｃｃとＧＮＤが逆になっていた。
急いでいたため、1日でパターンを起こして追加した基盤だけれど、何とも情けない失敗をしていた。

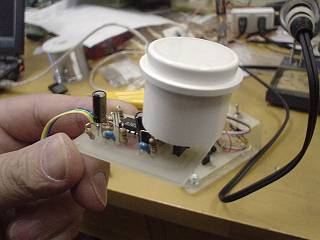

ジャンパー線をつないで確認すると、無事に動作していた。左側の写真は超狭角のフレネルレンズを取り付けた状態。
しかし、部品数も多く部品配置もトリッキーなので生徒に作らせることができるものではないなぁ。選択なら別だけどそれもなくなるし・・・・

夕ご飯時まで４時間あまりの作業でできあがったもの。
一番左は、台座を裏返しの状態で作り、ＬＥＤも縦配列にしたバージョン。基盤などが見えずにおしゃれにまとめている。
真ん中は、昨日作った試作品に、人検知基盤と光センサー基盤をつないでいる様子。
一番右は、イマザワさんが作ったものを調整し稼働するようになったもの。
細かいことだけれど、センサー基盤やＲＳ２３２Ｃポートなどへの接続部も、ピンヘッダからピンソケットへ変更している。
これで、回路の配線は検証できたので、細かい部品の位置やピン穴の大きさなどを再調整して、本番の製作を発注する予定。
