今年度の授業でココナッツ本体の製作を進めている。
台座については、穴あけの治具を作ったところ、ほとんどの生徒がそれを使って穴を開けている。
おかげで、時間もかなり節約されどんどんと進んでいる。

一方で、ランプシェードについては各自の工夫を生かすことができ、設計やけがきの技能を高めるためにあえて何も作らなかったが
かなりハードルが高かったようで、困っている生徒が続出した。
時間をかければ何とかなるのだけれど、それほど時間もないので、こちらについてはテンプレートを作ってみた。

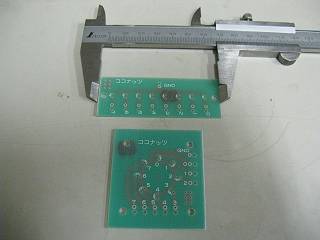

まずは、長さや穴の位置を正確に計る。（今までは自分でも現物あわせでけがいてきた）

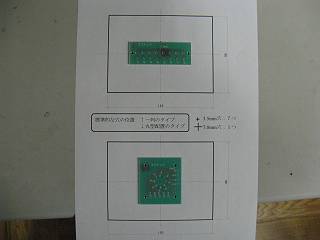

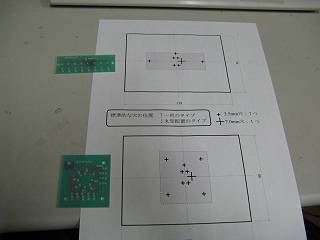

その大きさを１／１でプリントにしてみた。
ランプシェードについては、外形は自由に変えるだろうけれど、穴の位置はここのままで充分でしょう。

プリント製作にはジャストシステムの花子を利用。数値入力でばっちり寸法通りの図ができる。

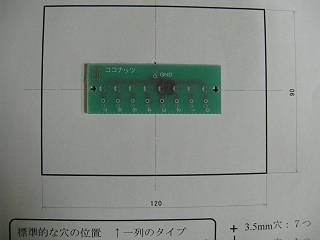

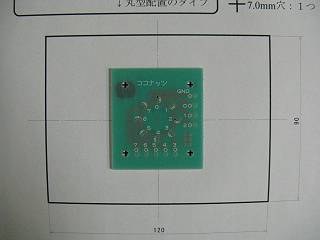

それぞれを重ねてみたところ。
ペット材は透明なので、この図の上に置いてマジックで印をつければオッケーとなる。
治具であけるのに比べれば、位置あわせの力はつけることができるので、よしとしよう。

(このプリントはココナッツサイトの教師用に公開します。基板は同じなので、パネル型でも利用できるかと思います。）
