自分の所属する教科教育部では，毎年年末に研修会を行っている。昨年度は陶芸だったが，今年は自分が企画する番になったので，「県産木材ディスプレイパネルの製作」と題して行った。

設計図(↑クリックすると大きくなります）　ＰＤＦはこちら　　花子データこちら

つくったのはこんな形の額縁。横にスリットが入っていて，Ａ４の紙がちょうど入って収まる。
パワーポイントで１枚のシートをつくって印刷すれば，それがちょうど中身になる。


ここからは，試作と材料準備

額縁の枠になる材料加工。斜めにカットするようにジグを製作。材料は県産のスギ材。

断面はこんな感じ。（製作時のボンドを塗布した画像しかなかった）

できるだけ加工時間を少なくするために，「留め」の部分も機械で切断。
マイタゲージを４５度にして長さを合わせて量産する。


合板を入れる溝を２段につくって，上側の隙間は紙（またはラミネート加工後のＡ４紙）が入るようにした。


短い辺にベルトソーで切り込みを入れて，紙が入る口にした。片側は切り抜けてしまうがまあ簡単にできるように。

一度仮組をして，ボンドを塗る範囲に印を付けて組み立て。

ボンドで貼り付けた後，輪ゴムで圧着する。

組み立て時は，紙を入れる溝に「くさび」を入れること，スコヤで確認することを伝える。（みな木工製作の経験があまりないので）

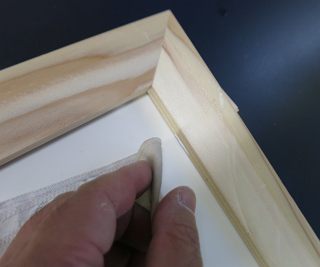

下側に圧着しないと，紙がちゃんと滑り込まない。はみ出たボンドは濡れた布で拭き取る。
（このあたりも，丁寧に写真で紹介した）

磨きと塗装の説明写真。

ここからは当日の写真。
受講者？は全員仲間の主事なので，普段とはちょっと感じが違う

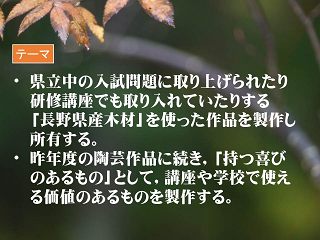

説明用のプレゼンテーションもつくった。




プレゼンデータ（マイクロソフト　パワーポイント）はこちら



そこそこ満足頂いたようでよかった。
