新しいココナッツの開発に向けて(pic117)

今年度の後期に自分の学校で新しいココナッツを使って授業ができるように、開発に着手してみた。

前回の設計をしてから、照明用のLEDの種類も増えて値段も安くなってきた。まずは様々な試して抵抗値で電圧と電流を決める。

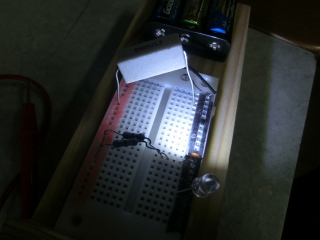

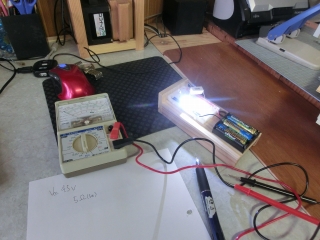

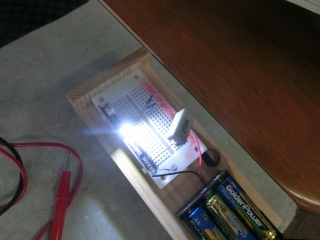

ここでは設計の授業にも使うブレッドボードで試してみた。

今まではpicの出力できる範囲内で点灯させていたが、さすがに大電流が流れるので、出力を10kΩの抵抗を介してFETのゲートに入力する。
このFETは600mAまでドライブできるので、余裕で使うことができる。

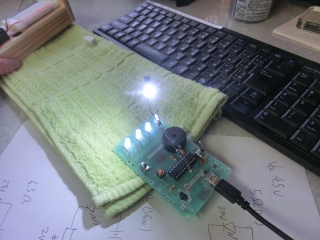

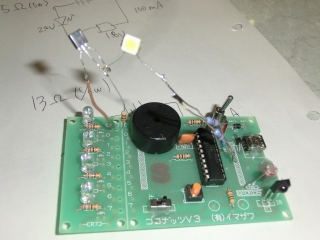

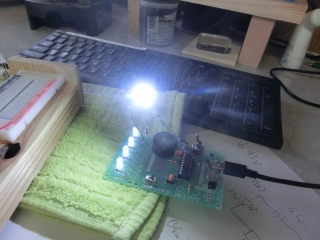

とりあえず、空中配線で作ってみた。結局制限抵抗を13Ωに設定して180mA流れるものが良さそうな感じ。

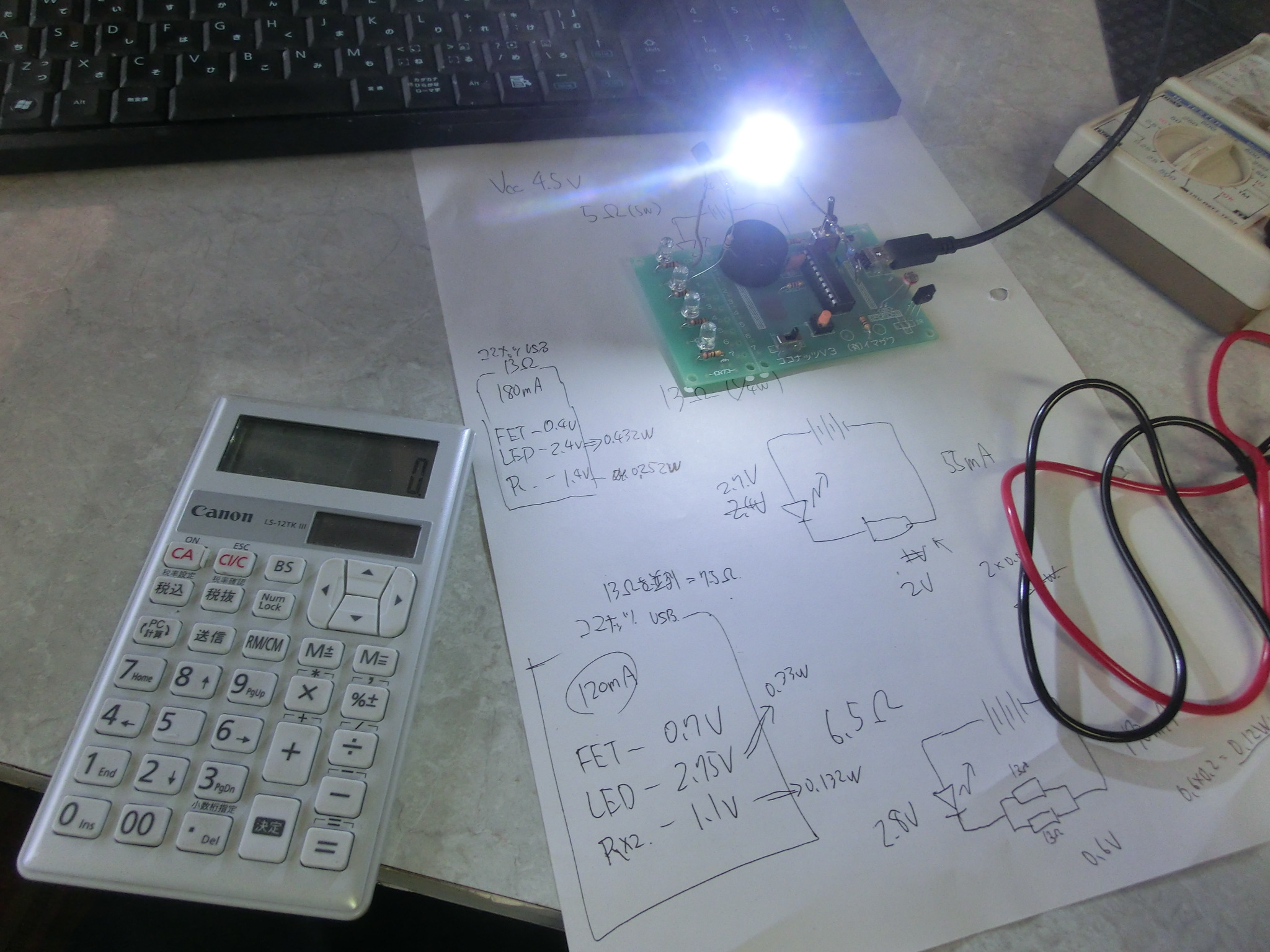

走り書きの左上の状態でこの点灯。抵抗が1/4ｗでぎりぎりだけれど、まあこれ以上の電力消費はないだろうから大丈夫でしょう。
