前回のプロトタイプ製作で得た結果をもとにして，より詰めたプロトタイプを製作してみた。

まずは，首の部分に２ｍｍの銅線を使用。Ｍ２のダイスを購入して，ネジを切ることにした。

細い上に曲がりやすいので，ちょっとねじ切りは難しいかもしれない。２年生でここまでやることはないかもしれない。


ペット材と基板にも２ｍｍの穴を開けて，銅線が貫通するようにする。

上側は，基板に銅線をはんだづけして固定することにしてみた。また，照明用のＬＥＤは８０ｍＡのものを２つ使う方向で決定したい。

ランプシェードは薄いペット材をお湯で暖めて曲げる。


もう一つ，Ｌ字型のピンヘッダーを使って，ＬＥＤ基板を直角に取り付ける。懐中電灯型なら一番前にとり付けると固定もできてよいと考える。

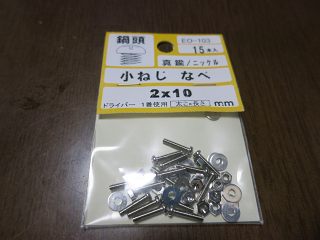

Ｍ２のナットを使ってペット板に首を固定する。

首の上下はこのような感じ。

ＬＥＤ用の基板は，ブレッドボードと同じ配線の基板を使ってみた。これで設計時にＬＥＤの並びや位置を考えるというのはどうだろうか。


このような形で完成。次は懐中電灯型を製作して，どちらでも選べるようにしたい。
