思った通りの基板に仕上がっている。あとは配線の間違いが無ければ良いのだけれど・・・。
両側にＶカットでオプションの基板を配置してあるので、それを切り取ってから製作に入った。

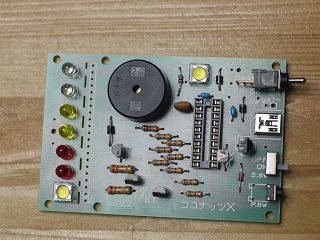

一番シンプルなタイプで部品を取り付けてみた。
とりあえず、穴がなくて部品が取り付けられないと言うことはなかった。
今回はスイッチ類をすべて一辺にまとめて、横から操作できるようにした。
また、ＬＥＤの電流制限抵抗は全てメイン基板に載せたので、ＬＥＤの部分はシンプルに収まった。
残念ながら、ＰＩＣが手元になかったために、試験はできなかった。明日学校へ行って試してみよう。
とりあえず、本日はここまで。
