LEDライトスタンドの製作


ココナッツXをデザインするにあたって、いくつか購入したけれど採用しなかったLEDを使ってスタンドライトを作ってみた。

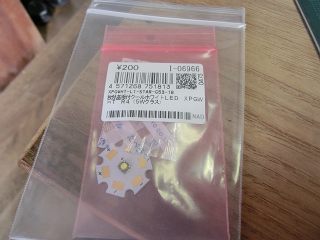

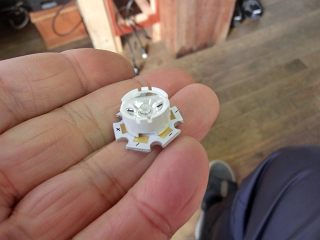

5W級のLED、放熱板もついて200円。さすがに高くて使えなかった。さらに専用のレンズもあった。
これも100円で、ココナッツに採用することはできなかった。


2.2Ω、1wの抵抗一つで5V電源だと、2割位のパワーで点灯するので、これで接続する。
ちなみにLEDには4Vで0.5Ωほど流れている。

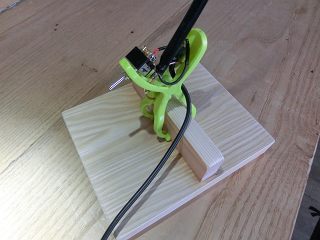

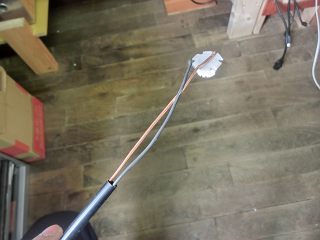

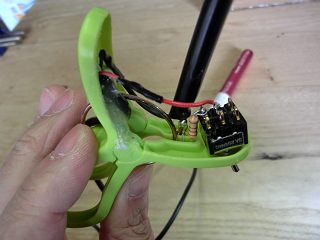

大きな洗濯ばさみにスイッチを付けて、2mmの銅線をネジ止めする。

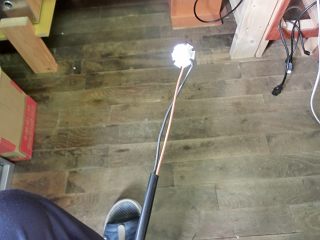

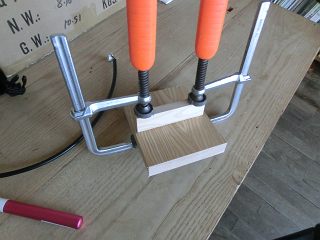

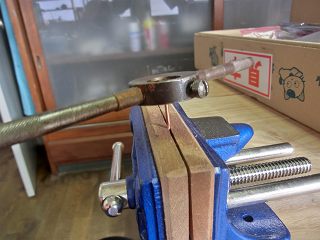

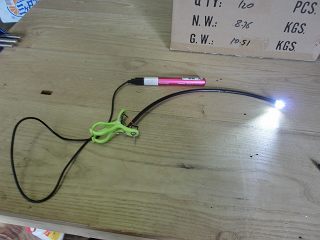

USB電源につなぐとこんな感じ。台座は木で作ってみた。

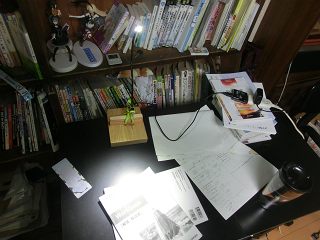

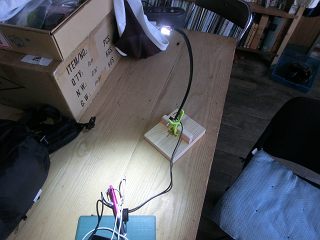

台座に取り付けると、スタンドライトとして使える。

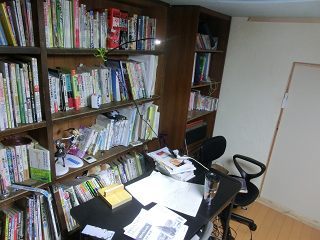

家に持ち帰ったところ、息子の学習環境が手暗がりになるので、本棚に取り付ければちょうどよいかなと考えている。
