エネルギー変換の授業において、電気エネルギーから光エネルギーに変換する素子は日常的に利用しているし比較もしやすいので扱うことは多い。
授業で話してみると、すでに白熱電球がよく分からないような生徒もいる感じだったので、並べて比較するセットを作った。

買ってきたのはこれだけの材料、スイッチ付きのテーブルタップで簡略化しようと考えた。
白熱電球は152円。100円ショップでは２つ入りで売っているけれど、まあちゃんとしたものにした。

電球型蛍光灯は410円、LED電球は1280円。自分じゃあ買わないようなブランド品にした。
口金はＥ１７の細い方にしようか悩んだけれど、できるだけ家で使っている物に近い方が良いだろうとＥ２６にした。

今回購入した３つの電球の仕様を整理してみると・・・

イニシャルコストとランニングコスト、その他を加味して考えると、場面に応じてどれを選択することになるのでしょう。


テーブルタップを分解して、ヒューズソケットを直列に入れる加工をした。

ヒューズソケットはカバーがないものだったので，奥に持って行って触りにくいようにした。
ヒューズを外すことで、電流計をつないで測定することができる。

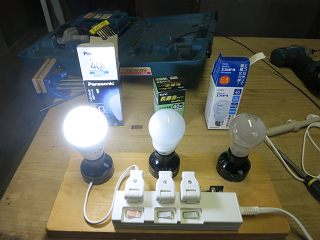

白熱電球（左写真）とＬＥＤ電球(右写真）を点灯させてみたところ。
明日の特別支援学級の授業でちょうど２年生２人が受講するので、残りの２つの配線（プラグと電線、ソケットと電線の接続）はとっておくことにした。
２人だけの授業なので、進度が速くてココナッツも先行ではんだづけし終わってしまっているのでちょうどいいや。
